Manual Grässlin Thermio 703 Termostat

Manual

thermio 703 thermio 703

20.9

°C

20.9

°C

Mode d‘emploi Bedieningshandleiding

FR

NL

Important

• Respectez les prescriptions et consignes de sécurité

nationales.

• Toute intervention ou modication sur l'appareil entraîne la

perte de la garantie.

• L’appareil ne doit être utilisé que conformément à l'emploi

prévu décrit dans ce manuel.

Lisez et respectez ce mode d'emploi an de garantir un

fonctionnement correct de l'appareil et un travail en toute

sécurité.

Danger d’électrocution!



Le raccordement et le montage ne

doivent être effectués que par des

électriciens qualiés !

AVERTISSEMENT

Consignes de sécurité

Description de l'appareil

Le thermostat d'ambiance thermio 703 permet une

régulation pratique de la température, permet d'économiser

de l'énergie et il peut être réglé facilement sur la

température ambiante souhaitée.

• Commandes de chauffages et d'installations de

conditionnement d'air dans une plage de température de

+ 5°C à + 35°C

• Mise hors gel automatique

Utilisation correcte

• Installation apparente du dispositif.

• Uniquement pour une utilisation dans des locaux secs !

Caractéristiques techniques

Dimensions H x L x P (mm)

Tension d'alimentation

Classe de protection

Puissance de commutation

– Charge ohmique (VDE, CEI)

– Charge inductive cos. φ 0,6

Sortie de commutation

Mode de fonctionnement

Mise hors gel automatique

Mode différentiel

Température régulée

Champ de mesure

Afchage actualisation de la

température

Température ambiante

Précision de marche

Résolution

Type de protection

82 x 121 x 18

220-240 V/50-60 Hz

||

max. 6 A / 250 V CA/50 Hz

max. 2 A / 250 V CA/50 Hz

sans potentiel

Chauffage / refroidissement

+5°C

0,4 / 0,6°C

+5°C ... + 35°C

+0°C ... + 40°C

toutes les 10 sec.

-5°C ... + 45°C

± 1°C à +20°C

0,5°C

IP 30

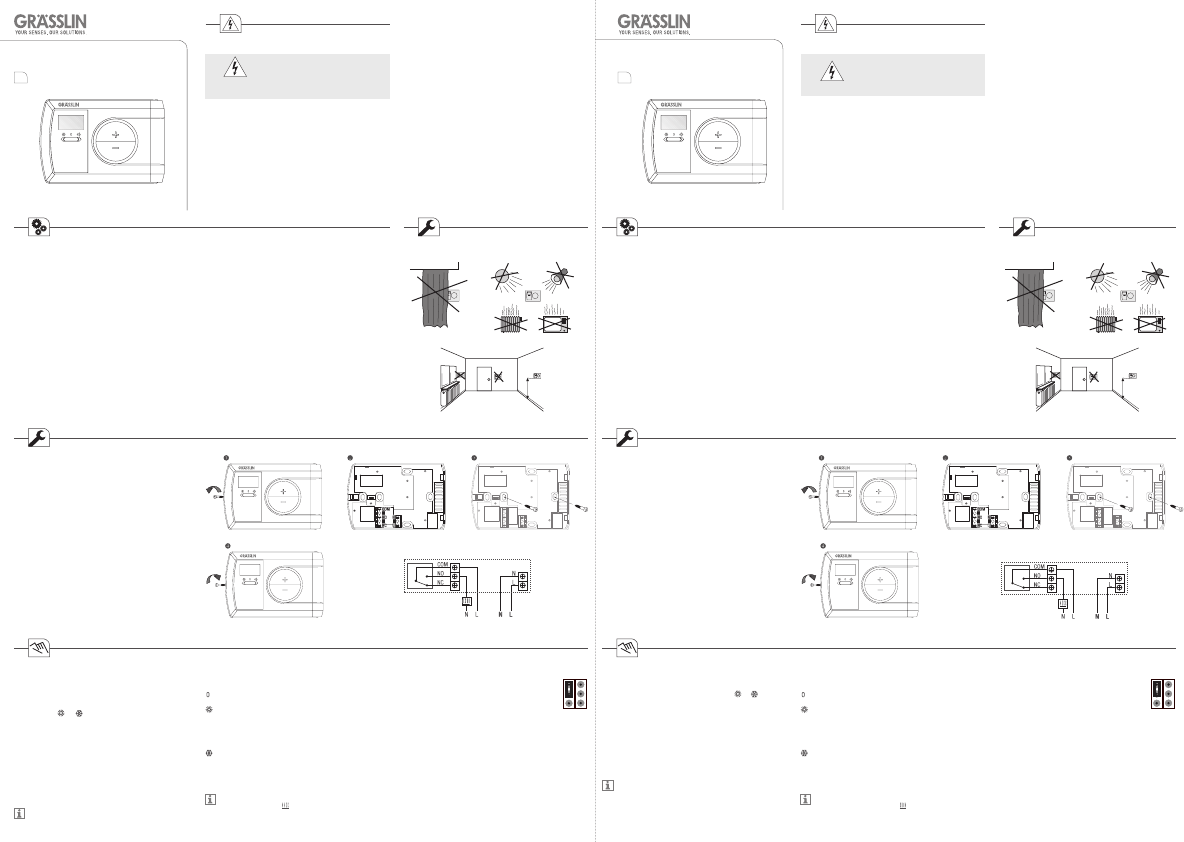

Installation et montage

Installation

1. Dévisser le couvercle du boîtier de la face arrière du

boîtier à l'aide d'un tournevis.

2. Connecter les ls, voir schéma de raccordement.

3. Fixer la face arrière du boîtier sur le mur à l'aide des

vis livrées.

4. Placer le couvercle sur la face arrière du boîtier et

revisser les deux moitiés du boîtier.

Schéma de raccordement

Neemt het volgende in acht

• De nationale voorschriften en veiligheidsvoorwaarden

• Modicaties en wijzigingen aan het apparaat leiden tot het

vervallen van de garantie.

• Het apparaat mag alleen worden gebruikt voor het

voorgeschreven gebruiksdoel.

Lees en neem beslist deze handleiding in acht om een

onberispelijke werking van het apparaat en een veilig werken

te waarborgen.

Gevaar door elektrische schok!



Aansluiting en montage uitsluitend

door een elektromonteur!

WAARSCHUWING

Veiligheidsaanwijzingen

Beschrijving apparaat

De kamerthermostaat thermio 703 maakt een praktische

warmteregeling mogelijk, spaart energie en kan op

eenvoudige wijze ingesteld worden op de gewenste

ruimtetemperatuur.

• Besturing van verwarmingen en airconditionings binnen

een temperatuurgebied van + 5°C tot + 35°C

• Automatische vorstbescherming

Gebruik volgens de voorschriften

• Opbouwapparaat voor installatie aan wanden

• Alleen geschikt voor gebruik in droge ruimtes!

Technische gegevens

Afmetingen h x b x d (mm)

Aansluitspanning:

Beschermingsklasse

Schakelvermogen

– ohmse belasting (VDE, IEC)

– inductieve belasting cos φ 0,6

Schakeluitgang

Functie-modus

Automatische vorstbescherming

Differentieel

Stuurtemperatuur

Temperatuurmeetgebied

Display temperatuurupdate

Omgevingstemperatuur

Gangnauwkeurigheid

Resolutie

Beschermingsklasse

82 x 121 x 18

220-240 V/50-60 Hz

||

max. 6 A / 250 V AC/50 Hz

max. 2 A / 250 V AC/50 Hz

potentiaalvrij

verwarmen / koelen

+5°C

0.4 / 0.6°C

+5°C ... + 35°C

+0°C ... + 40°C

elke 10 sec.

-5°C ... + 45°C

± 1°C bij +20°C

0,5°C

IP 30

Installatie en montage

Installatie

1. Deksel van de behuizing met een schroevendraaier

losmaken aan de achterkant van de behuizing.

2. Draden aansluiten, zie aansluitschema.

3. Achterkant van de behuizing met de meegeleverde

schroeven bevestigen aan de wand.

4. Deksel van de behuizing op de achterkant van de

behuizing zetten en de beide behuizingsdelen weer

vastschroeven.

Aansluitschema

1.5 m

0.6 SWING 0.4

RESET

SWING

1.5 m

RESET

SWING

Max.

6(2)A 250 VAC

230 V AC 50Hz

Temperatuurinstelling

De ruimtetemperatuur kunt u instellen met de toetsen + en –.

1. Zet de regelaar op de gewenste modus:

of

2. Druk twee keer op de toets + of –.



De achtergrondverlichting van de display gaat aan en

de temperatuurindicatie knippert.

3. Stel de gewenste temperatuur in met de toetsen + en –.

Vindt 10 seconden lang geen invoer plaats, wordt de

ingestelde temperatuur opgeslagen en op de display

verschijnt weer de actuele ruimtetemperatuur.

Druk één keer op de toets + of – om de

achtergrondverlichting van de display gedurende 15

seconden in te schakelen.

Modi

Schuif de regelaar op de gewenste positie:

UIT

Verwarmingsmodus

Stel de gewenste temperatuur in met de toetsen + en –.

Afhankelijk van de actuele ruimtetemperatuur wordt de

boiler IN of UIT geschakeld.

Koelmodus

Stel de gewenste temperatuur in met de toetsen + en –.

Afhankelijk van de actuele ruimtetemperatuur wordt de

airconditioning IN of UIT geschakeld.

Wanneer de boiler of de airconditioning IN geschakeld

zijn, verschijnt het symbool

op de display.

Differentieel (SWING)

Er kunnen twee posities gekozen worden voor

de ruitertjes van de differentieel-regeling:

0.4 of 0.6°C

Druk vervolgens op de reset-toets om uw

wijziging te activeren.

Réglage de la température

Utiliser les touches + et - pour régler la température

ambiante.

1. Régler le régulateur sur le mode de fonctionnement

souhaité :

ou

2. Appuyez deux fois sur la touche + et -.



L'éclairage d'arrière-plan de l'afchage s'allume et

l'afchage de la température clignote.

3. Utiliser les touches + et - pour régler la température

souhaitée.

Si aucune entrée n'est effectuée en l'espace de 10

secondes, la température réglée est enregistrée et la

température ambiante actuelle est afchée.

Appuyer une fois sur la touche + ou - pour allumer

l'éclairage d'arrière-plan pendant 15 secondes.

Modes opératoires

Placer le régulateur sur la position souhaitée :

ARRÊT

Mode de chauffage

Utiliser les touches + et - pour régler la température

souhaitée. En fonction de la température ambiante

actuelle, le surchauffeur est mis en marche ou arrêté.

Mode de refroidissement

Utiliser les touches + et - pour régler la température

souhaitée. En fonction de la température ambiante

actuelle, la climatisation est mise en marche ou arrêtée.

Lorsque le surchauffeur ou la climatisation est mis(e) en

marche, le symbole

est afché.

Différentiel (SWING)

Deux positions pour les cavaliers enchables

de la régulation différentielle peuvent être

sélectionnée.

0,4 ou 0,6°C

Ensuite, appuyer sur la touche Reset pour

activer la modication.

0.6 SWING 0.4

Max.

6(2)A 250 VAC

230 V AC 50Hz
