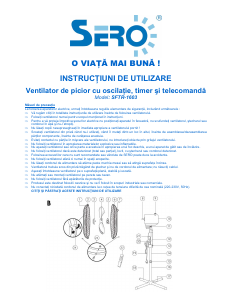

Manual Sero SFTR 1603 Ventilator

Ai nevoie de un manual pentru Sero SFTR 1603 Ventilator? Mai jos puteți vizualiza și descărca manualul PDF gratuit în limba română. Acest produs are în prezent 2 întrebări frecvente, 0 comentarii și are 0 voturi. Dacă acesta nu este manualul dorit, vă rugăm să ne contactați.

Produsul dvs. s-a defectat și manualul nu oferă nicio soluție? Mergeți la Repair Café pentru servicii de reparații gratuite.

Manual

B. DESCRIEREA PĂRŢILOR COMPONENTE – modelul de picior

1. Grilaj frontal

2. Margine grilaj frontal

3. Piuliţă elice

4. Elice

5. Piuliţă grilaj spate

6. Grilaj spate

7. Mâner

8. Ax motor

9. Buton control oscilaţii

10. Ansamblul motor

11. Ajustare direcţie ventilare

12. Cutie panou control

13. Şurub fixare

14. Tub telescopic

15. Inel ajustare înălţime

16. Tub bază

17. Capac bază

18. Picioare în cruce

19. Cordon alimentare

20. Panou control

21. Receptor infraroşu

22. Telecomandă infraroşu

23. Şurub-piuliţă de siguranţă

24. Cleme

ASAMBLARE VENTILATOR DE PICIOR (SFTR-1603):

⇒ Luaţi cele 2 picioare de metal ale bazei (18). Veţi observa că una dintre ele are o tăietură în formă dreptunghiulară pe

partea interioară iar cealaltă o tăietură pe partea superioară. Luaţi piciorul cu tăietura pe partea interioară şi aşezaţi-l peste

piciorul cu tăietura pe partea superioară, potrivind secţiunile lipsă una peste alta. Apăsaţi astfel încât cele 2 piese să se

îmbine perfect (fig. 3).

⇒ Puneţi tubul bază (16) peste picoarele îmbinate (18) astfel încât găurile pentru şuruburi să se potrivească (fig. 3). Strângeţi

şuruburile pentru a obţine o bază fermă.

⇒ Aşezaţi în poziţie capacul bazei (17), care acoperă şuruburile.

⇒ Reglaţi înălţimea dorită pentru tubul telescopic (14) – acest lucru pemite reglarea înălţimii ventilatorului.

⇒ Deşurubaţi piuliţa grilajului (5). Fixaţi grilajul spate (6) pe ansamblul motor, fiţi atenţi ca găurile să se potrivească, mânerul

(7) să fie sus şi grilajul să fie bine fixat. Înşurubaţi piuliţa (5), asigurându-vă că grilajul este bine fixat.

⇒ Introduceţi elicea (4) pe axul motorului (8) şi apăsaţi până când elicea se opreşte. Fixaţi cu ajutorul piuliţei (3), înşurubând

în sens invers acelor de ceasornic până când elicea este perfect strânsă pe axul motorului. Verificaţi elicea, învârtind cu

mâna. Elicea ar trebui să se învărtă uşor, fără frânări evidente şi fără sunete de frecare.

⇒ Montaţi grilajul frontal (1) fixându-l pe grilajul spate (6) (fig. 1).

⇒ Deschideţi complet clemele de pe circumferinţa grilajului frontal (24), apoi potriviţi grilajul frontal (1) peste grilajul spate (6)

şi fixaţi clema fixă din partea superioară a grilajului frontal peste grilajul spate (fig. 1). Presaţi clemele înspre interior peste

ansamblul grilajului. În final fixaţi întregul ansamblu grilaj cu ajutorul şurubulului şi piuliţei livrate (vezi fig. 2).

Descărcaţi manualul în limba română (PDF, 0.32 MB)
