- 7-
Die Geräte sind mit einem 2-stufigen Thermoschutz ausge-
stattet:
1. Eine Thermoschutzabschaltung schaltet die Heizung
aus, wenn der Luftaustritt der Ausblasöffnung zu
stark behindert wird (Hitzestau). Das Gebläse läuft
jedoch weiter. Im Display werden Sie durch ein Warn-
dreieck auf die Abschaltung hingewiesen.
Ist die Ausblasöffnung wieder frei, schaltet die Heizung
nach kurzer Zeit selbsttätig wieder zu. Das Warndreieck
erlischt daraufhin im Display. Die Thermoschutzabschal-
tung kann auch nach Abschalten des Gerätes anspre-
chen, so dass es nach erneutem Einschalten länger als
gewohnt dauert, bis die Temperatur an der Ausblasöff-
nung erreicht wird. *
2. Die Thermosicherung schaltet das Gerät bei Überlastung
komplett ab.
* nur für HL 2020 E
Für Ihre Sicherheit
Gerätebeschreibung - Inbetriebnahme
Bitte beachten Sie: Der Abstand zum Bearbei tungs objekt
r
ichtet sich nach Material und beabsichtigter Bearbei tungs-
art. Machen Sie immer erst einen Test be züg lich Luft menge
und Tem peratur! Mit den als Zu behör erhältlichen auf steck -
b
aren Düsen (siehe Zubehör seite im Umschlag) lässt sich
die Heiß luft punkt- oder flächengenau steuern.
V
orsicht beim Wechseln heißer Düsen! Wenn Sie das
Heiß luft gebläse als Stand gerät benutzen, achten Sie auf
s
ich eren, rutschfesten Stand und sauberen Untergrund.
HL 1620 S
D
as Gerät wird mit dem Stufen schalter an der Rückseite
des Handgriffs ein- und ausge scha ltet. Die Luftmenge und
die Temperatur lassen sich in 2 Stufen einstellen. Auf Stufe 1
werden 300 °C bei einer Luftmenge von 240 l/min erreicht,
auf Stufe 2 sind es 500 °C bei 450 l/min.
Dieses Gerät ist ausschließlich für den Hausgebrauch
bestimmt.
HL 1820 S
Das Gerät wird mit dem Stufenschalter an der Rückseite
des Handgriffs ein- und ausgeschaltet. Die Luftmenge und
die Temperatur lassen sich in 3 Stufen einstellen. Auf Stufe
1 (Kaltstufe) werden 50 °C bei einer Luftmenge von
100 l/min erreicht, auf Stufe 2 sind es 400 °C bei 300 l/min
und bei Stufe 3 sind es 600 °C bei 500l/min. Das Schutz-
rohr lässt sich über einen Bajonettverschluss abnehmen.
HL 1920 E
Das Gerät wird mit dem Stufen schalter an der Rückseite
des Handgriffs ein- und ausge scha ltet. Neben der dreistufi-
gen Dreh zahl/Luftmengenregu lierung (Stufe 1 ist eine Kalt-
luftstufe mit 80 °C) lässt sich die Temperatur in den Stufen
2 und 3 in einem Bereich von 80 °C - 600 °C über das
Stellrad stufenlos einstellen. Die auf dem Stellrad an ge -
zeigten Zahlen von 1-9 dienen dabei zur Orientierung.
»1« be deutet 80 °C, bei »9« wird die Höchst tempera tur von
600 °C erreicht. Die Luftmenge variiert in den drei Stufen
von 150/150 - 300/300 - 500 l/min. Das Schutzrohr lässt
sich über einen Bajonettver schluss abnehmen.
HL 2020 E
Das Gerät wird mit dem Stufen schalter an der Rückseite
des Handgriffs ein- und ausge scha ltet. Neben der dreistufi-
gen Drehzahl/Luftmengenregulierung über den Schalter ,
lässt sich die Temperatur in den Stufen 2 und 3 in einem
Be reich von 80 °C bis 630 °C über die Tastwippe stufen -
los einstellen. Die Zieltemperatur kann in Schritten von 10 °C
durch Drücken zur rechten Seite „+“ an der Tastwippe
erhöht oder durch Drücken zur linken Seite „–“ an der Tast-
wippe gesenkt werden. Kurzzeitiges Drücken der Tast-
wippe erhöht bzw. senkt die Ziel temperatur einmalig um
10 °C. Längeres Drücken der Taste er höht bzw. senkt die
Tem peratur fortlaufend in Schritten von 10 °C, bis die Tast-
wippe losgelassen wird oder die minimale bzw. maximale
Temperatur eingestellt ist. Die eingestellte Soll-Temperatur ist
für 3 Sekunden im Display sichtbar, dann wird während der
Senkung bzw. Erhöhung der Temperatur die tatsächliche
Temperatur am Ausblasrohr angezeigt. Für diesen Zeitraum
blinkt das °C/°F-Zeichen. Sobald die Soll-Temperatur er-
reicht ist, erscheint dieses Zeichen konstant im Display.
In der Gebläse stufe 1 beträgt die Tem peratur 80 °C. Beim
Wechsel aus Gebläsestufe 2 oder 3 mit höheren Temperatu-
ren zu Ge bläse stufe 1 dauert es kurze Zeit, bis sich das
Gerät auf 80 °C abgekühlt hat. Während des Ab kühlens
wird in der LCD-Anzeige die tatsächliche Temperatur
am Düsenausgang angezeigt. Nach dem Ausschalten des
G
e rätes bleibt der zuletzt eingestellte Wert erhalten. Das
Schutzrohr lässt sich über einen Bajonettver schluss
a
bnehmen.

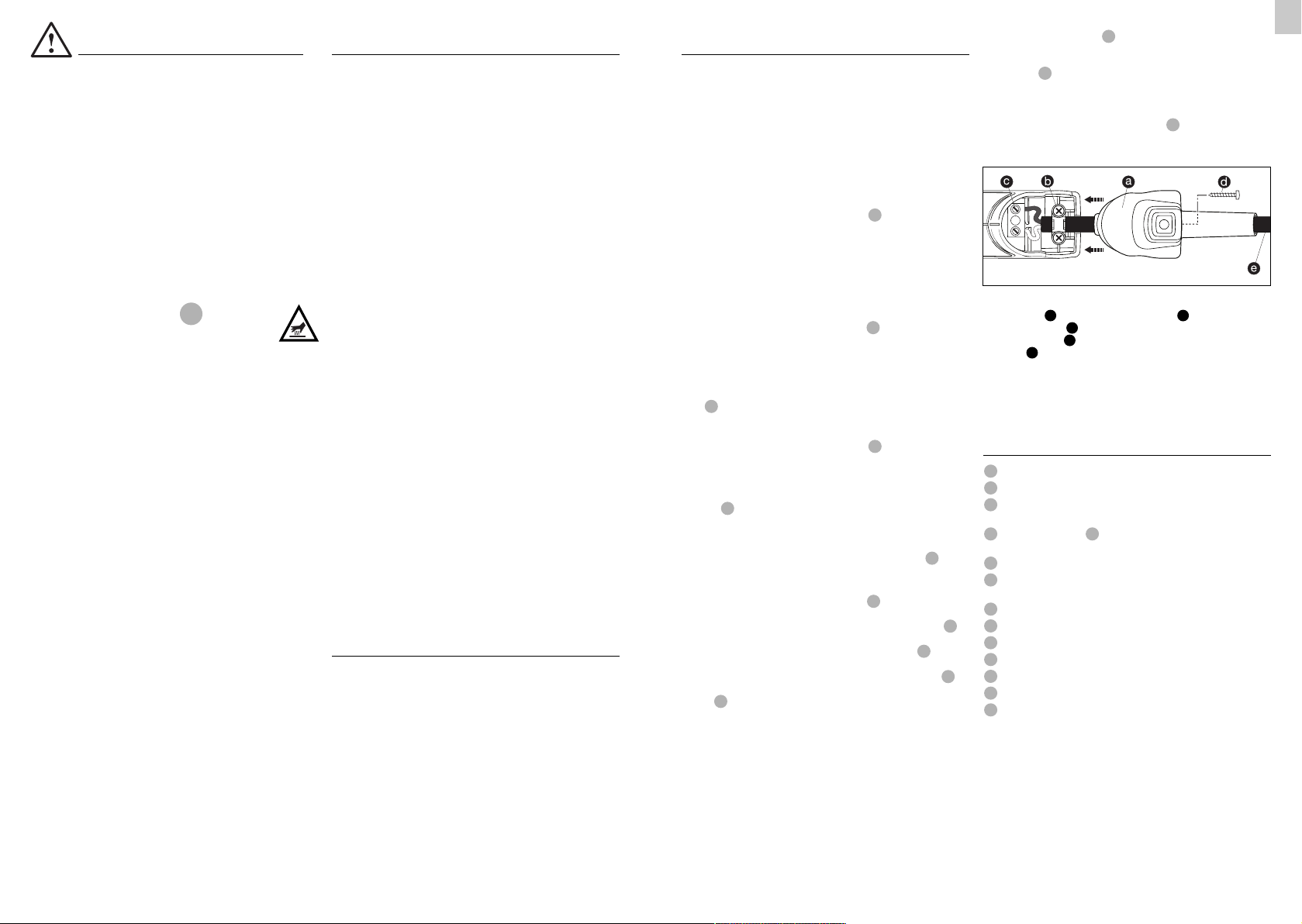

Kabelwechsel (nur HL 2020 E)
I
st das Netzkabel beschädigt, so kann es ohne Öffnen des
Gehäuses problemlos ausgetauscht werden:
1. Wichtig! Das Gerät vom Netz trennen.
2. Schraube lösen und Abdeckkappe abziehen.
3. Zugentlastung lösen.
4. Netzklemmen lösen.
5. Kabel herausziehen.
6. Neues Kabel einlegen und in umgekehrter Reihenfolge
(1. Netzklemmen festschrauben etc.) wieder befestigen.
a
b
c
d
e
14
- 6-
Reparaturen dürfen nur von einer
Elektrofachkraft ausgeführt werden,
andernfalls können Unfälle für den
Betreiber entstehen.
Wenn die Netzanschlussleitung die-
ses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen
Kundendienst oder eine ähnlich qua-
lifizierte Person ersetzt werden, um
Gefährdungen zu vermeiden.
Resthitzeanzeige
(nur HL 2020 E)
Die Resthitzeanzeige dient als opti-
scher Warnhinweis um Verletzungen
bei direktem Hautkontakt mit dem
heißen Ausblasrohr zu vermeiden.
Die Resthitzeanzeige funktioniert
auch bei gezogenem Netzkabel!
Ab einem Betrieb von 90 Sekunden
ist die Anzeige funktionsfähig und
blinkt so lange, bis die Temperatur
am Ausblasrohr bei Raumtemperatur
auf unter 60 °C gesunken ist.
Ist das Gerät weniger als 90 Sekun-
den im Betrieb, so ist die Resthitze-
anzeige nicht aktiv. In jedem Fall
bleibt die Verantwortung beim An-
wender, da im Umgang mit Heißluft-
gebläsen immer Vorsicht nötig ist.
Bewahren Sie diese Sicherheits-
hinweise beim Gerät gut auf.
Sicherheitshinweise
DE
13
7
8
3
7
7
9
9
9
10
3
7
7
3
Anwendungen
N
achfolgend zeigen wir Ihnen einige Anwendungen für
STEINEL Heißluftgebläse. Mit dieser Aus wahl sind die
M
öglichkeiten keineswegs er schöpft – sicher fallen Ihnen
sofort weitere Anwen dungs beispiele ein.
Farbe entfernen:
D
ie Farbe wird aufgeweicht und kann mit Spachtel und
Schaber sauber entfernt werden.
Kabelschrumpfen:
D
er Schrumpfschlauch wird über die zu isolierende Stelle
geschoben und mit Heißluft erwärmt. Dadurch schrumpft
d
er Schlauch um ca. 50% seines Durchmessers und sorgt
für eine dichte Verbindung. Besonders schnelles und gleich-
mäßiges Schrumpfen erfolgt mit Reflektordüsen.
Abdichten und Stabilisieren von Kabel brüchen, Isolierung
von Lötstellen, Zusammenfassen von Kabelsträngen,
Ummanteln von Lüsterklemmen.
PVC-Verformen:
Platten, Rohre oder Skistiefel werden durch Heißluft weich
und formbar.
Grill anzünden:
Im Nu glüht die Grillkohle; das Warten entfällt.
Auftauen:
Wasserleitungen, vereiste Türschlösser, Treppen stufen.
Schonendes Auf tauen und Trocknen in einem Arbeitsgang.
Weichlöten:
Zuerst die zu verbindenden Metallteile reinigen, dann mit
Heißluft die Löt stelle er wärmen und Löt draht zu führen. Zum
Löten ein Fluss mittel zur Verhin derung von Oxydbil dung
oder einen Lötdraht mit Fluss mittelader verwenden.
Kunststoffschweißen und -verfugen:
Alle Teile, die verschweißt werden sollen, müssen aus dem
gleichen Kunst stoff bestehen. Entsprechenden Schweiß-
draht verwenden.
Folienschweißen:
Die Folien werden übereinandergelegt und verschweißt.
Die Heißluft wird mit einer Schlitzdüse unter die obere Folie
geführt, dann werden beide Folien mit einer Andrückrolle
fest aufeinandergepresst. Auch möglich: Reparieren von
Zeltplanen aus PVC durch Überlappschweißen mit einer
Schlitzdüse.
Geräteelemente
Edelstahl-Ausblasrohr
Lufteinlass mit Gitternetz hält Fremdkörper fern
Abnehmbares Schutzrohr
(für schwer zu gäng liche Stellen)
Softstandfuß und Softendkappe für einen kipp -
sicheren und rutschfesten stationären Arbeitseinsatz
Belastbares Gummikabel
Stufenschalter zur Luftmengeneinstellung
(2-stufig/3-stufig)
Stellrad für Temperatureinstellung
Taster für Temperatur ein stel lung
Temperatur über wachung per LCD-Anzeige
Angenehmer Softgriff
Aufhängung
Resthitzeanzeige (nur HL 2020 E)
Netzkabel tauschbar (nur HL 2020 E)
1
11
12
13
14
2
3
4
6
7
8
9
10
5
