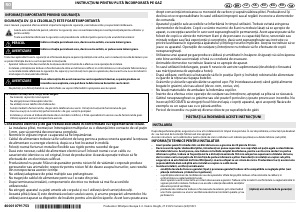

Manual Whirlpool AKR 361/IX Plită

Manual

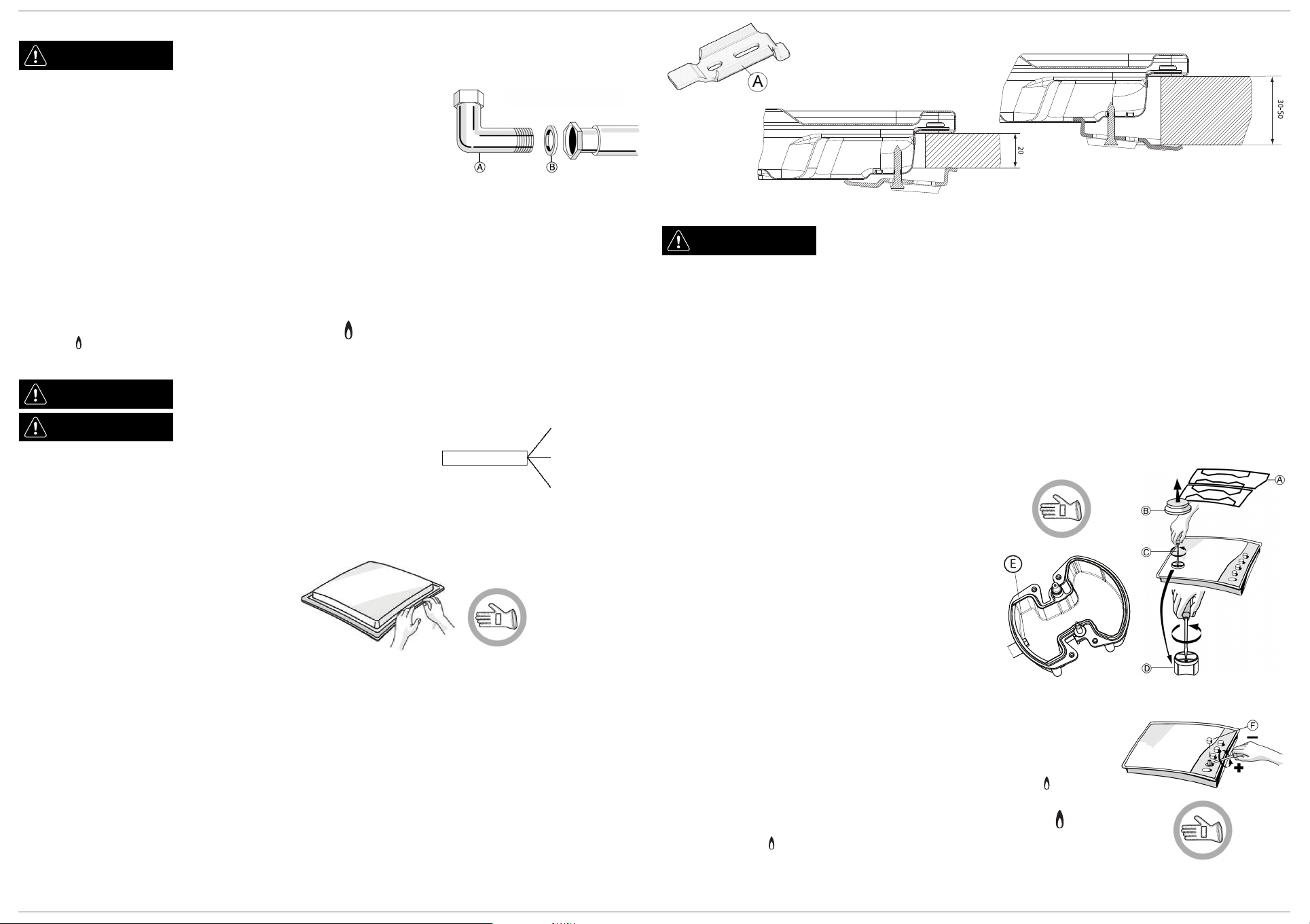

RACORDAREA LA ALIMENTAREA CU GAZ

RACORDAREA LA ELECTRICITATE

IMPORTANT: datele cu privire la tensiune şi la consumul de energie sunt indicate pe plăcuţa cu caracteristicile tehnice.

MONTAREA

REGLAREA PENTRU DIFERITE TIPURI DE GAZ

Dacă doriţi să folosiţi aparatul cu un tip de gaz diferit de cel indicat pe plăcuţa cu caracteristicile tehnice şi pe eticheta informativă

de pe partea superioară a plitei, schimbaţi injectoarele.

Înlăturaţi eticheta informativă şi păstraţi-o împreună cu manualul de instrucţiuni.

Folosiţi regulatoare de presiune potrivite pentru presiunea gazului indicată în Instrucţiuni.

• Duzele pentru gaz trebuie schimbate de Serviciul de Asistenţă Tehnică sau de un tehnician calificat.

• Duzele care nu sunt furnizate împreună cu aparatul trebuie comandate de la Serviciul de Asistenţă Tehnică.

• Reglaţi poziţia de minim a robinetelor.

NOTĂ: când se folosesc gaze petroliere lichefiate (G30/G31), şurubul pentru reglarea minimului de gaz trebuie strâns cât de

mult posibil.

IMPORTANT: dacă aveţi dificultăţi când rotiţi butoanele arzătoarelor, vă rugăm contactaţi Serviciul de Asistenţă Tehnică,

pentru înlocuirea robinetului arzătorului, dacă este defect.

ÎNLOCUIREA INJECTOARELOR (vezi tabelul cu injectoarele din Instrucţiuni)

REGLAREA POZIŢIEI DE MINIM A ROBINETELOR

AVERTIZARE

Această operaţie trebuie să fie efectuată de un tehnician calificat.

• Sistemul de alimentare cu gaz trebuie să respecte reglementările locale.

• Puteţi găsi reglementările locale specifice pentru unele ţări în paragraful

„Respectarea normelor locale”. Dacă nu sunt oferite informaţii despre ţara

dumneavoastră, vă rugăm să cereţi amănunte instalatorului dumneavoastră.

• Racordarea plitei la reţeaua de gaz sau la butelia de gaz trebuie efectuată prin

intermediul unei ţevi rigide din cupru sau din oţel, cu fitinguri care să corespundă

reglementărilor locale, sau prin intermediul unui furtun din oţel inoxidabil cu o

suprafaţă continuă, care să corespundă reglementărilor locale. Interpuneţi

garnitura (

B

) în cotul de racord. Lungimea maximă a furtunului este de 2 m.

•

NUMAI PENTRU BELGIA:

este necesar să înlocuiţi cotul de racord (

A

) al

aparatului, cu cel livrat (dacă există).

IMPORTANT: dacă este utilizat un furtun din oţel inoxidabil, trebuie instalat

astfel încât să nu atingă nicio parte mobilă a mobilierului. Trebuie să treacă

printr-o zonă în care nu există obstacole şi unde să fie posibilă verificarea sa pe

toată lungimea.

• După racordarea la alimentarea cu gaz, verificaţi etanşeitatea cu apă cu săpun.

Aprindeţi arzătoarele şi rotiţi butoanele de la poziţia de maxim la poziţia de

minim , pentru a verifica stabilitatea flăcării.

AVERTIZARE

Această operaţie trebuie să fie efectuată de un tehnician calificat.

AVERTIZARE

• Conexiunile electrice trebuie efectuate în

conformitate cu reglementările locale.

• Împământarea acestui aparat este

obligatorie prin lege.

• Nu utilizaţi un cablu prelungitor.

După ce aţi curăţat suprafaţa perimetrului, aplicaţi

la plită garnitura livrată, aşa cum se arată în figură.

Poziţionaţi plita în deschiderea practicată în suprafaţa de lucru, respectând dimensiunile indicate în Instrucţiuni.

NOTĂ: cablul de alimentare trebuie să fie suficient de lung pentru a permite ca plita să poată fi scoasă prin partea de sus.

Pentru a fixa plita, folosiţi consolele (

A

) livrate împreună cu aceasta. Potriviţi consolele în găurile corespunzătoare indicate de

săgeată şi strângeţi-le cu ajutorul şuruburilor lor, în funcţie de grosimea suprafeţei de lucru (vezi figurile următoare).

L

N

Împământare

(galben/verde)

AVERTIZARE

Această operaţie trebuie să fie efectuată de un tehnician calificat.

• Scoateţi grătarele (

A

).

• Extrageţi arzătoarele (

B

).

• Folosind o cheie tubulară de dimensiuni corespunzătoare,

deşurubaţi injectorul (

C

), deşurubaţi injectorul care trebuie

înlocuit.

• Înlocuiţi-l cu injectorul potrivit pentru noul tip de gaz.

• Montaţi la loc injectorul din (

D

).

• Dacă aveţi un arzător cu coroană multiplă, folosiţi o cheie

laterală pentru a înlocui injectorul (

E

).

Înainte de a instala plita, nu uitaţi să montaţi plăcuţa cu datele

privind calibrarea gazului, livrată împreună cu injectoarele,

astfel încât să acopere informaţiile existente referitoare la

calibrarea gazului.

Pentru a fi siguri că poziţia de minim este corect reglată, scoateţi butonul şi procedaţi după

cum urmează:

• strângeţi şurubul pentru a reduce înălţimea flăcării (-);

• slăbiţi şurubul pentru a mări înălţimea flăcării (+).

Reglajul trebuie efectuat cu robinetul în poziţia de minim de gaz (flacără mică) .

• Aerul primar al arzătoarelor nu trebuie să fie reglat.

• După aceasta, aprindeţi arzătoarele şi rotiţi butoanele de la poziţia de maxim la

poziţia de minim pentru a verifica stabilitatea flăcării.

La terminarea reglajului, sigilaţi din nou, folosind ceară de sigiliu sau un material echivalent.

Blat 20 mm

Blat 30-50 mm
