Deutsch | 13

180°

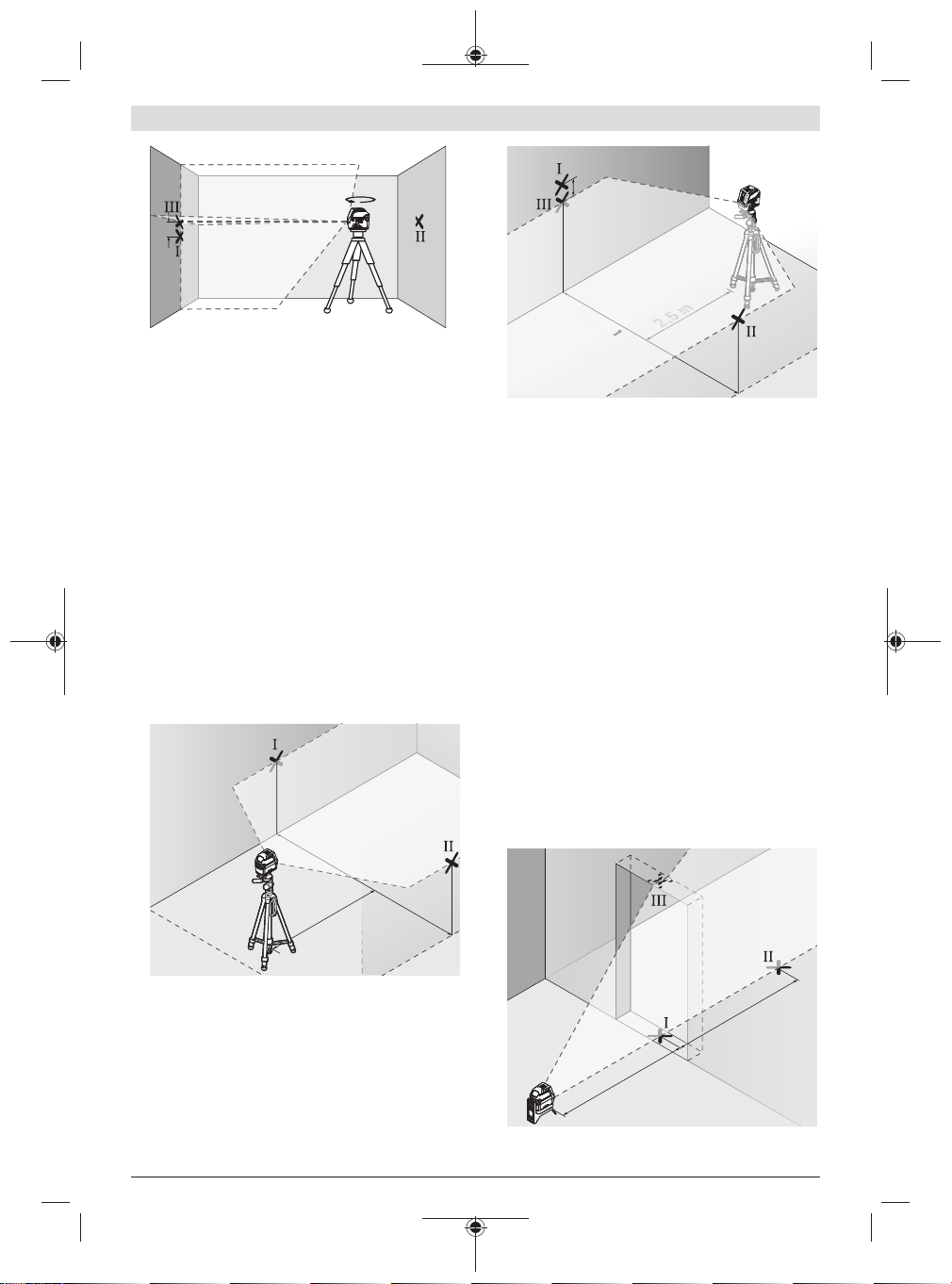

– Drehen Sie das Messwerkzeug um 180°, ohne die Höhe

zu verändern. Richten Sie es so auf die WandA, dass die

senkrechte Laserlinie durch den bereits markierten

Punkt läuft. Lassen Sie das Messwerkzeug einnivellieren

und markieren Sie den Kreuzungspunkt der Laserlinien

auf der WandA (Punkt).

– Die Differenz d der beiden markierten Punkte und  auf

der WandA ergibt die tatsächliche Höhenabweichung des

Messwerkzeugs.

Auf der Messstrecke von 2×5m=10m beträgt die maximal

zulässige Abweichung:

10m×±0,3mm/m=±3mm. Die Differenz d zwischen den

Punkten und  darf folglich höchstens 3mm betragen.

Nivelliergenauigkeit der waagerechten Linie überprüfen

Für die Überprüfung benötigen Sie eine freie Fläche von ca.

5×5m.

– Montieren Sie das Messwerkzeug in der Mitte zwischen

den WändenA und B auf einem Stativ, oder stellen Sie es

auf festen, ebenen Untergrund. Wählen Sie waagerechten

Linienbetrieb mit Nivellierautomatik und lassen Sie das

Messwerkzeug einnivellieren.

2,5 m

5,0 m

– Markieren Sie in 2,5m Entfernung vom Messwerkzeug an

beiden Wänden die Mitte der Laserlinie (Punkt auf

WandA und Punkt auf WandB).

2,5 m

5,0 m

2,5 m

5,0 m

0 m

– Stellen Sie das Messwerkzeug um 180° gedreht in 5m

Entfernung auf und lassen Sie es einnivellieren.

– Richten Sie das Messwerkzeug in der Höhe so aus (mithil-

fe des Stativs oder gegebenenfalls durch Unterlegen),

dass die Mitte der Laserlinie genau den zuvor markierten

Punkt auf WandB trifft.

– Markieren Sie auf der WandA die Mitte der Laserlinie als

Punkt (senkrecht über bzw. unter dem Punkt).

– Die Differenz d der beiden markierten Punkte und  auf

der WandA ergibt die tatsächliche Abweichung des Mess-

werkzeugs von der Waagerechten.

Auf der Messstrecke von 2×5m=10m beträgt die maximal

zulässige Abweichung:

10m×±0,3mm/m=±3mm. Die Differenz d zwischen den

Punkten und  darf folglich höchstens 3mm betragen.

Nivelliergenauigkeit der senkrechten Linie überprüfen

Für die Überprüfung benötigen Sie eine Türöffnung, bei der

(auf festem Grund) auf jeder Seite der Tür mindestens 2,5m

Platz sind.

– Stellen Sie das Messwerkzeug in 2,5m Entfernung von

der Türöffnung auf festem, ebenem Grund auf (nicht auf

einem Stativ). Wählen Sie senkrechten Linienbetrieb mit

Nivellierautomatik. Richten Sie die Laserlinie auf die Tür-

öffnung und lassen Sie das Messwerkzeug einnivellieren.

2,5 m

Bosch Power Tools 1 609 92A 4HH | (16.11.2020)
