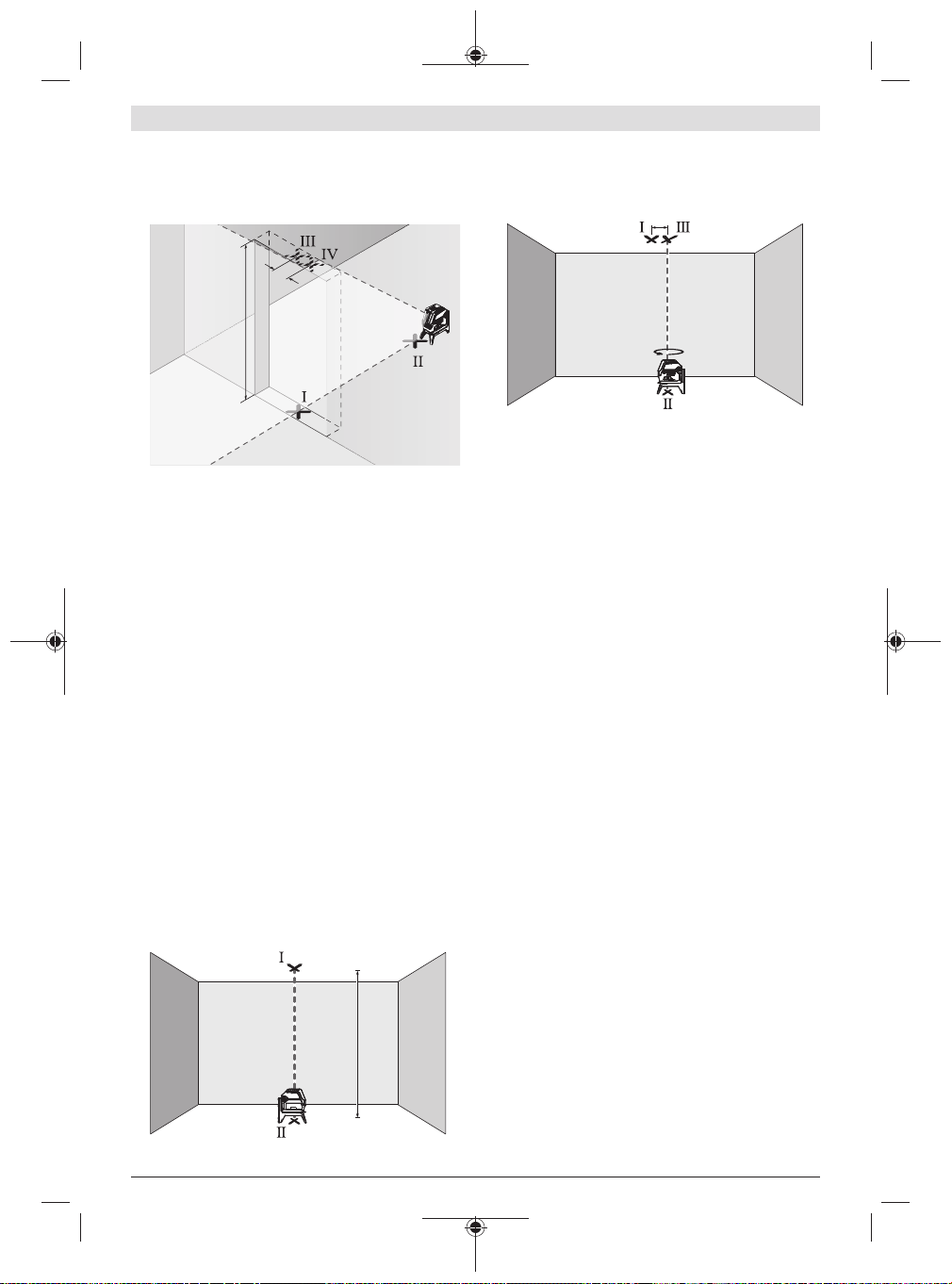

– Markieren Sie die Mitte der senkrechten Laserlinie am Bo-
den der Türöffnung (Punkt), in 5m Entfernung auf der
anderen Seite der Türöffnung (Punkt) sowie am oberen
Rand der Türöffnung (Punkt).
– Drehen Sie das Messwerkzeug um 180° und stellen Sie es
auf der anderen Seite der Türöffnung direkt hinter den
Punkt. Lassen Sie das Messwerkzeug einnivellieren und
richten Sie die senkrechte Laserlinie so aus, dass ihre Mit-
te genau durch die Punkte und verläuft.
– Markieren Sie die Mitte der Laserlinie am oberen Rand
der Türöffnung als Punkt.
– Die Differenz d der beiden markierten Punkte und
ergibt die tatsächliche Abweichung des Messwerkzeugs
von der Senkrechten.
– Messen Sie die Höhe der Türöffnung.
Die maximale zulässige Abweichung berechnen Sie wie folgt:
doppelte Höhe der Türöffnung×0,3mm/m
Beispiel: Bei einer Höhe der Türöffnung von 2m darf die ma-
ximale Abweichung
2×2m×±0,3mm/m=±1,2mm betragen. Die Punkte
und dürfen folglich höchstens 1,2mm auseinander lie-
gen.
Lotgenauigkeit überprüfen
Für die Überprüfung benötigen Sie eine freie Messstrecke
auf festem Grund mit einem Abstand von ca. 5m zwischen
Boden und Decke.
– Montieren Sie das Messwerkzeug auf der
Drehhalterung(15) und stellen Sie es auf den Boden.
Wählen Sie Punktbetrieb und lassen Sie das Messwerk-
zeug einnivellieren.
– Markieren Sie die Mitte des oberen Laserpunktes an der
Decke (Punkt). Markieren Sie außerdem die Mitte des
unteren Laserpunktes auf dem Boden (Punkt).
– Drehen Sie das Messwerkzeug um 180°. Positionieren Sie
es so, dass die Mitte des unteren Laserpunktes auf dem
bereits markierten Punkt liegt. Lassen Sie das Mess-
werkzeug einnivellieren. Markieren Sie die Mitte des obe-
ren Laserpunktes (Punkt).
– Die Differenzd der beiden markierten Punkte und auf
der Decke ergibt die tatsächliche Abweichung des Mess-
werkzeugs von der Senkrechten.
Die maximale zulässige Abweichung berechnen Sie wie folgt:
doppelter Abstand zwischen Boden und Decke×0,7mm/m.
Beispiel: Bei einem Abstand zwischen Boden und Decke von
5m darf die maximale Abweichung
2×5m×±0,7mm/m=±7mm betragen. Die Punkte
und dürfen folglich höchstens 7mm auseinander liegen.
Arbeitshinweise
u Verwenden Sie immer nur die Mitte des Laserpunktes
bzw. der Laserlinie zum Markieren. Die Größe des La-
serpunktes bzw. die Breite der Laserlinie ändern sich mit
der Entfernung.
Arbeiten mit der Laser-Zieltafel (sieheBildL)
Die Laser-Zieltafel(21) verbessert die Sichtbarkeit des La-
serstrahls bei ungünstigen Bedingungen und größeren Ent-
fernungen.
Die reflektierende Fläche der Laser-Zieltafel(21) verbessert
die Sichtbarkeit der Laserlinie, durch die transparente Flä-
che ist die Laserlinie auch von der Rückseite der Laser-Ziel-
tafel erkennbar.
Arbeiten mit dem Stativ (Zubehör)
Ein Stativ bietet eine stabile, höheneinstellbare Messunter-
lage. Setzen Sie das Messwerkzeug mit der 1/4"-Stativauf-
nahme (11) auf das Gewinde des Stativs (24) oder eines
handelsüblichen Fotostativs. Für die Befestigung auf einem
handelsüblichen Baustativ benutzen Sie die 5/8"-
Stativaufnahme(12). Schrauben Sie das Messwerkzeug mit
der Feststellschraube des Stativs fest.
Richten Sie das Stativ grob aus, bevor Sie das Messwerk-
zeug einschalten.
